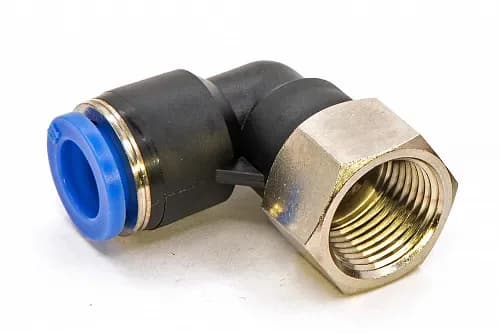

Пневмофитинг цанговый L-образный с внутренней резьбой PLF 10-03 (R3/8")

Фитинги для пневматических систем — это соединительные части пневматических трубопроводов, устанавливаемые в местах их разветвлений.

Материал: корпус - пластик, внутренние детали - латунь с никелевым покрытием.

Тип соединения: нажимной быстроразъемный (цанговый)

Рабочая среда: воздух, вакуум

Рабочее давление: 1.0 МПа

Максимальное давление: 1.2 МПа

Применяется для труб: полиуретан/нейлон

Работоспособны при t° от -20°С до +60°С

Изготовитель: Китай

Продукция не подлежит обязательной сертификации

Вес 1 шт: 0.011 кг

Минимальная партия: 1 шт

Обозначение типоразмера: PLF 10-03 (R3/8")

PLF – модель фитинга (трубка-резьба): L-образный фитинг с внутренней резьбой с одной стороны и нажимным цанговым соединением с другой стороны

10 – наружный диаметр пневмотрубки (мм)

03 – код резьбы: трубная коническая, 55°, размер резьбы 3/8"

R3/8" – размер резьбы по ГОСТ 6211-81:

• число ниток на 1": 19
• шаг резьбы: 1.337 мм
• длина резьбы: 10.1 мм
• рабочая высота профиля: 0.856 мм

Нажимной тип соединения имеет ряд преимуществ:

• надежность;
• установка без использования дополнительных инструментов;
• снятие трубки осуществляет одним нажатием на защитную манжету фитинга;
• возможность многократного присоединения и разъединения трубки.
